Marca:
Gigabyte
Modelo:

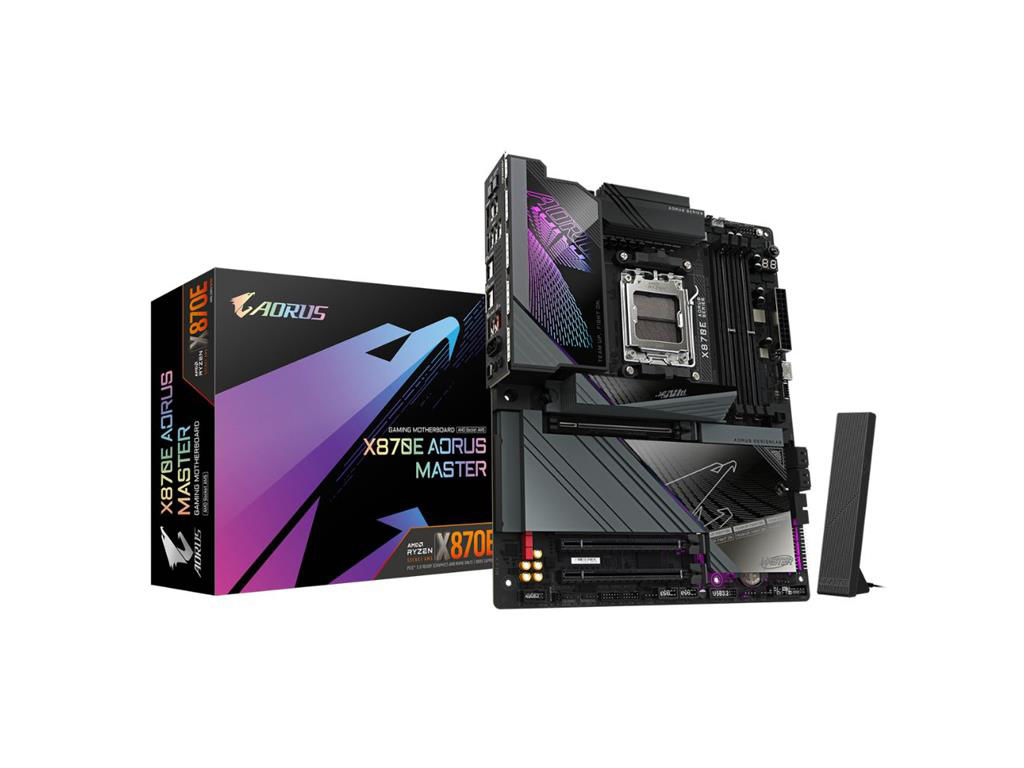

X870E AORUS MASTER
CPU
•AMD Socket AM5, suporte para:
oProcessadores AMD Ryzen™ série 9000
oProcessadores AMD Ryzen™ série 8000
oProcessadores AMD Ryzen™ série 7000
o(Acesse o site da GIGABYTE para obter a lista mais recente de CPUs suportadas.)
Chipset
•AMD X870E
Memória
•Suporte para módulos de memória DDR5 8600(OC) / 8400(OC) / 8200(OC) / 8000(OC) / 7800(OC) / 7600(OC) / 7200(OC) / 7000(OC) / 6800(OC) / 6666(OC) / 6600(OC) / 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s
•4 soquetes DDR5 DIMM com suporte para até 256 GB (capacidade de DIMM único de 64 GB) de memória do sistema
•Arquitetura de memória de canal duplo
•Suporte para módulos de memória DIMM sem buffer ECC e não ECC
•Suporte para módulos de memória AMD EXtended Profiles for Overclocking (AMD EXPO™) e Extreme Memory Profile (XMP)
•(A configuração da CPU e da memória pode afetar os tipos de memória suportados, a taxa de dados (velocidade) e o número de módulos DRAM. Consulte a "Lista de suporte de memória" no site da GIGABYTE para obter mais informações.)
Gráficos Onboard
•Processador gráfico integrado com suporte a gráficos AMD Radeon™ + controlador ASMedia USB4®:
o2 portas USB4® USB Type-C®, com suporte a saídas de vídeo USB4 e DisplayPort e resolução máxima de 3840x2160 a 240 Hz
oSuporte para DisplayPort versão 1.4 e HDR.
•Processador gráfico integrado com suporte a gráficos AMD Radeon™:
o1 porta HDMI, suportando uma resolução máxima de 4096x2160@60 Hz
oSuporte para versão HDMI 2.1, HDCP 2.3 e HDR
oSuporte para portas nativas compatíveis com HDMI 2.1 TMDS
o1 porta HDMI frontal, suportando uma resolução máxima de 1920x1080@30 Hz
oSuporte para HDMI versão 1.4
•(As especificações gráficas podem variar dependendo do suporte da CPU.)
Áudio
•CODEC Realtek® ALC1220
•A saída de linha do painel traseiro suporta áudio DSD
•Suporte para DTS:X® Ultra
•High Definition Audio
•2/4/5.1/7.1 canais
•Suporte para saída S/PDIF
LAN
•Chip LAN Realtek® 5GbE (5 Gbps/2,5 Gbps/1 Gbps/100 Mbps)
Módulo de Comunicação Sem Fio
•Qualcomm® Wi-Fi 7 QCNCM865
o802.11a, b, g, n, ac, ax, be, com suporte para bandas de frequência portadora de 2,4/5/6 GHz
oBLUETOOTH 5.3
oSuporte para o padrão sem fio 11be 320 MHz
o(A taxa de dados real pode variar dependendo do ambiente e do equipamento.)
oOs recursos do Wi-Fi 7 exigem o Windows 11 SV3 para funcionar corretamente. (Não há driver de suporte para o Windows 10.)
oA disponibilidade dos canais do Wi-Fi 7 na banda de 6 GHz depende das regulamentações de cada país.
Slots de Expansão
•1 slot PCI Express x16 (PCIEX16), integrado na CPU:
oOs processadores AMD Ryzen™ série 9000/7000 suportam o modo PCIe 5.0 x16
oO slot PCIEX16 só pode suportar uma placa gráfica ou um SSD NVMe. Se apenas uma placa gráfica for instalada, instale-a no slot PCIEX16.
oO slot PCIEX16 compartilha largura de banda com os conectores M2B_CPU e M2C_CPU.
oO slot PCIEX16 opera em modo até x8 quando um dispositivo é instalado no conector M2B_CPU ou M2C_CPU.
•Os processadores AMD Ryzen™ série 8000-Phoenix 1 oferecem suporte ao modo PCIe 4.0 x8
•Os processadores AMD Ryzen™ série 8000-Phoenix 2 oferecem suporte ao modo PCIe 4.0 x4
•Chipset:
o1 slot PCI Express x16, com suporte a PCIe 4.0 e execução a x4 (PCIEX4_1)
o1 slot PCI Express x16, com suporte a PCIe 3.0 e execução a x4 (PCIEX4_2)
Interface de Armazenamento
•1 x conector M.2 (M2A_CPU), integrado na CPU, com suporte para soquete 3, chave M, tipo 25110/22110/2580/2280 SSDs:
oOs processadores AMD Ryzen™ série 9000/7000 oferecem suporte a SSDs PCIe 5.0 x4/x2
oOs processadores AMD Ryzen™ série 8000-Phoenix 1 oferecem suporte a SSDs PCIe 4.0 x4/x2
oOs processadores AMD Ryzen™ série 8000-Phoenix 2 oferecem suporte a SSDs PCIe 4.0 x4/x2
•2 x conectores M.2 (M2B_CPU, M2C_CPU), integrados na CPU, com suporte para soquete 3, chave M, tipo 22110/2280 SSDs:
oOs processadores AMD Ryzen™ série 9000/7000 oferecem suporte a SSDs PCIe 5.0 x4/x2
oOs conectores M2B_CPU e M2C_CPU ficam indisponíveis quando um processador AMD Ryzen™ Série 8000-Phoenix 1/Phoenix 2 é usado.
•1 x conector M.2 (M2D_SB), integrado no Chipset, suportando Socket 3, chave M, tipo 22110/2280 PCIe 4.0 x4/x2 SSDs
•4 x conectores SATA 6Gb/s
•Suporte RAID 0, RAID 1, RAID 5 e RAID 10 para dispositivos de armazenamento SSD NVMe
oRAID 5 está disponível apenas em processadores AMD Ryzen™ série 9000.
•Suporte RAID 0, RAID 1 e RAID 10 para dispositivos de armazenamento SATA
USB
•Controlador CPU+ASMedia USB4®:
o2 portas USB4® USB Tipo C® no painel traseiro
•CPU:
o1 porta USB 3.2 Gen 2 Tipo A (vermelha) no painel traseiro
•Chipset+Hub USB 3.2 Gen 1:
o4 portas USB 3.2 Gen 1 no painel traseiro
•Chipset:
o1 porta USB Tipo C® com suporte USB 3.2 Gen 2x2, disponível através do conector USB interno
o3 portas USB 3.2 Gen 2 Tipo A (vermelhas) no painel traseiro
o4 portas USB 3.2 Gen 1 disponíveis através dos conectores USB internos
o6 portas USB 2.0/1.1 (2 portas no painel traseiro, 4 portas disponíveis através dos conectores USB internos)
Conectores internos de E/S
•1 x conector de alimentação principal ATX de 24 pinos
•2 x conectores de alimentação ATX de 12 V de 8 pinos
•1 x conector de ventoinha da CPU
•1 x conector de ventoinha da CPU/bomba de resfriamento a água
•4 x conectores de ventoinha do sistema
•2 x conectores de ventoinha do sistema/bomba de resfriamento a água
•4 x conectores de tira LED RGB Gen2 endereçáveis
•1 x conector de tira LED RGB
•4 x conectores M.2 Socket 3
•4 x conectores SATA 6 Gb/s
•1 x conector do painel frontal
•1 x conector de áudio do painel frontal
•1 x conector USB Type-C®, com suporte USB 3.2 Gen 2x2
•2 x conectores USB 3.2 Gen 1
•2 x conectores USB 2.0/1.1
•1 x conector de detecção de ruído
•1 x conector Trusted Platform Module (somente para o módulo GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2)
•1 x porta HDMI (Nota)
•1 x botão liga/desliga
•1 x botão de reinicialização
•1 x jumper de reinicialização
•1 x jumper de limpeza CMOS
•2 x cabeçalhos de sensor de temperatura
•Pontos de medição de tensão
o(Observação) O suporte real pode variar de acordo com a CPU.
Conectores Painel Traseiro
•1 x botão Q-Flash Plus
•1 x botão Clear CMOS
•1 x porta HDMI (Nota)
•2 x portas USB4® USB Type-C® (DisplayPorts (Nota))
•4 x portas USB 3.2 Gen 2 Type-A (vermelhas)
•4 x portas USB 3.2 Gen 1
•2 x portas USB 2.0/1.1
•1 x porta RJ-45
•2 x conectores de antena (2T2R)
•2 x conectores de áudio
•1 x conector óptico S/PDIF Out
o(Nota) O suporte real pode variar de acordo com a CPU.
Controlador I/O
•Chip controlador de E/S iTE®
Monitoramento H/W
•Detecção de tensão
•Detecção de temperatura
•Detecção de velocidade do ventilador
•Detecção de vazão de resfriamento de água
•Aviso de falha do ventilador
•Controle de velocidade do ventilador
oA compatibilidade da função de controle de velocidade do ventilador (bomba) dependerá do ventilador (bomba) instalado.
•Detecção de ruído
BIOS
•1 x 256 Mbit flash
•Uso de AMI UEFI BIOS licenciado
•PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Recursos Exclusivos
•Suporte para GIGABYTE Control Center (GCC)
oOs aplicativos disponíveis no GCC podem variar de acordo com o modelo da placa-mãe. As funções suportadas de cada aplicativo também podem variar dependendo das especificações da placa-mãe.
•Suporte para Q-Flash
•Suporte para Q-Flash Plus
•Suporte para Smart Backup
Pacote de Software
•Software de gerenciamento de largura de banda LAN Norton® Internet Security (versão OEM)
Sistema Operacional
•Suporte para Windows 11 de 64 bits
Fator de Forma
•Fator de forma ATX; 30,5 cm x 24,4 cm
