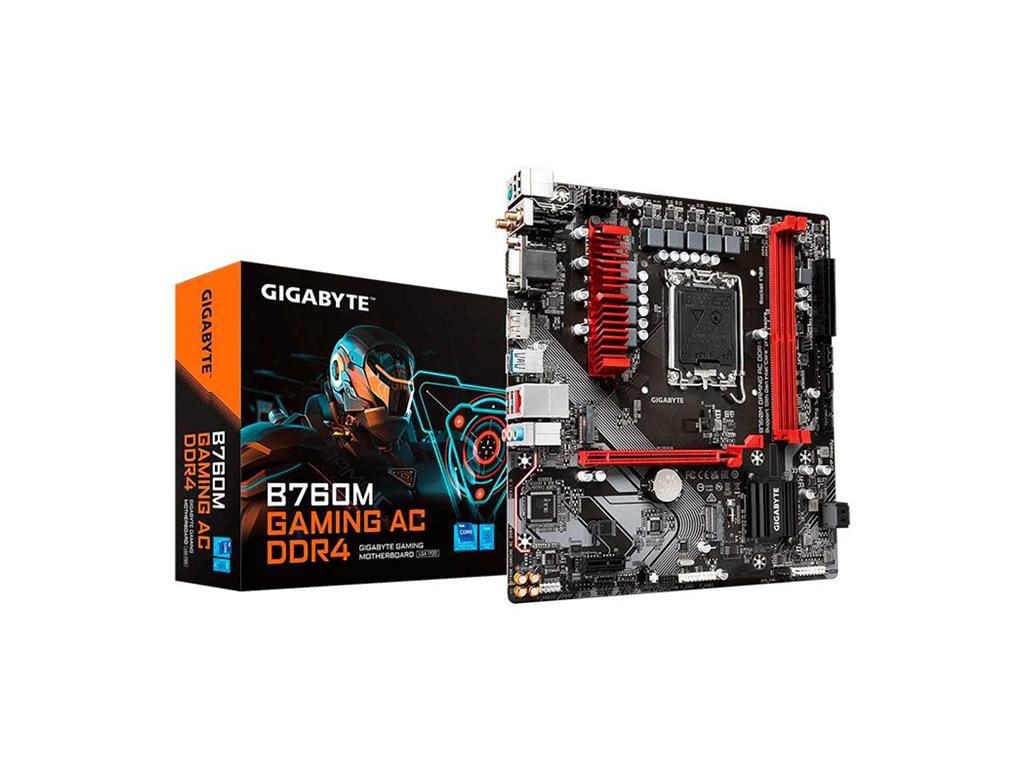

B760M GAMING AC DDR4 (rev. 1.0)
-Suporta processadores Intel ® Core™ 14º/13º/12º
-Desempenho incomparável: Solução VRM digital híbrida de 6+2+1 fases
-DDR4 de canal duplo: suporte para módulo de memória XMP 2*DIMMs
-Armazenamento de próxima geração: 2 conectores PCIe 4.0 x4 M.2
-EZ-Latch: Slot PCIe 4.0x16 com design de liberação rápida
-Redes rápidas: LAN 2,5GbE e Wi-Fi 802.11ac
-Conectividade estendida: USB-C ® traseiro 5Gb/s, DP, HDMI, D-Sub
-Ventilador Inteligente 6: Possui vários sensores de temperatura, conectores de ventilador híbridos com parada de ventilador
-Q-Flash Plus: Atualize o BIOS sem instalar CPU, memória e placa gráfica
Especificações Técnicas:
CPU:
Soquete LGA1700: Suporte para processadores Intel® Core™, Pentium® Gold e Celeron® de 14ª, 13ª e 12ª gerações
O cache L3 varia de acordo com a CPU
(Consulte "Lista de CPUs suportadas" para obter mais informações.)
Chipset:
Chipset Intel® B760 Express
Memória:
Suporte para módulos DDR4: 5333(OC), 5133(OC), 5000(OC), 4933(OC), 4800(OC), 4700(OC), 4600(OC), 4500(OC), 4400(OC), 4300(OC), 4266(OC), 4133(OC), 4000(OC), 3866(OC), 3800(OC), 3733(OC), 3666(OC), 3600(OC), 3466(OC), 3400(OC), 3333(OC), 3300(OC), 3200, 3000, 2933, 2666, 2400, 2133 MT/s
2 slots DDR4 DIMM, até 64 GB (32 GB por DIMM)
Arquitetura de memória de canal duplo
Suporte para módulos 1Rx8/2Rx8 sem buffer ECC (modo não ECC)
Suporte para módulos XMP
(A CPU e a configuração de memória podem afetar compatibilidade e velocidade. Verifique a "Lista de memória suportada" no site da GIGABYTE.)
Gráficos Integrados:
Processador gráfico Intel® HD integrado
1x D-Sub: até 1920x1200@60 Hz
1x HDMI: até 4096x2160@60 Hz (HDMI 2.1 / HDCP 2.3)
1x DisplayPort: até 4096x2304@60 Hz (DP 1.2 / HDCP 2.3)
Suporte para até 3 monitores simultaneamente
(As especificações gráficas variam conforme a CPU.)
Áudio:
Codec: Realtek®
Áudio de alta definição (2/4/5.1/7.1 canais)
Suporte para saída S/PDIF
(Configurações ajustáveis via software de áudio.)
LAN:
Realtek® 2.5GbE LAN (2.5G/1G/100 Mbps)
Módulo Wireless (depende da revisão da PCB):
RTL8821CE (rev. 1.0): Wi-Fi 802.11a/b/g/n/ac, Dual Band 2.4/5GHz, Bluetooth 5.0
Intel® AC 9461 (rev. 1.1): Wi-Fi 802.11a/b/g/n/ac, Dual Band 2.4/5GHz, Bluetooth 5.1
Intel® AC 9560 (rev. 1.2): Wi-Fi 802.11a/b/g/n/ac, Dual Band 2.4/5GHz, Bluetooth 5.1 (com suporte a 160MHz)
(A taxa de dados pode variar conforme ambiente e equipamento.)
Slots de Expansão:
1x PCIe x16 (CPU) - PCIe 4.0, execução x16
(Suporte apenas a GPU ou SSD NVMe)
1x PCIe x1 (Chipset) - PCIe 3.0, execução x1
Armazenamento:
CPU
1x M.2 (2280, PCIe 4.0 x4/x2) - M2A_CPU
Chipset
1x M.2 (2280, PCIe 4.0 x4/x2) - M2P_SB
4x conectores SATA 6Gb/s
Suporte RAID 0, 1, 5, 10 para SATA
USB:
Traseiro
1x USB-C 3.2 Gen 1
3x USB 3.2 Gen 1
2x USB 2.0/1.1
Interno
2x USB 3.2 Gen 1
4x USB 2.0/1.1
Conectores Internos:
1x ATX 24 pinos
1x ATX 12V 8 pinos
1x conector de ventoinha da CPU
3x conectores de ventoinha do sistema
1x LED endereçável
1x LED RGB
2x M.2 (Socket 3)
4x SATA 6Gb/s
1x painel frontal
1x áudio do painel frontal
1x S/PDIF
1x USB 3.2 Gen 1
2x USB 2.0/1.1
1x TPM
1x porta serial
1x botão Q-Flash Plus
1x jumper de reinicialização
1x jumper CMOS
Painel Traseiro:
2x USB 2.0/1.1
1x PS/2 (teclado/mouse)
2x conectores de antena SMA
1x D-Sub
1x HDMI
1x DisplayPort
3x USB 3.2 Gen 1
1x USB-C 3.2 Gen 1
1x RJ-45
3x conectores de áudio
Controlador I/O:
Chip iTE®
Monitoramento H/W:
Detecção de tensão, temperatura, velocidade dos ventiladores e fluxo de água
Aviso de falha e controle de velocidade do ventilador
(Compatibilidade de controle depende do tipo de ventilador.)
BIOS:
1x 128 Mbit flash
BIOS UEFI AMI
Suporte a: PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Recursos Exclusivos:
GIGABYTE Control Center (GCC)
Suporte a Q-Flash e Q-Flash Plus
Pacote de Software:
Norton® Internet Security (OEM)
Gerenciador de largura de banda LAN
Sistema Operacional:
Windows 11/10 de 64 bits
Fator de Forma:
Micro ATX (24,4 cm x 22,5 cm)
