Modelo

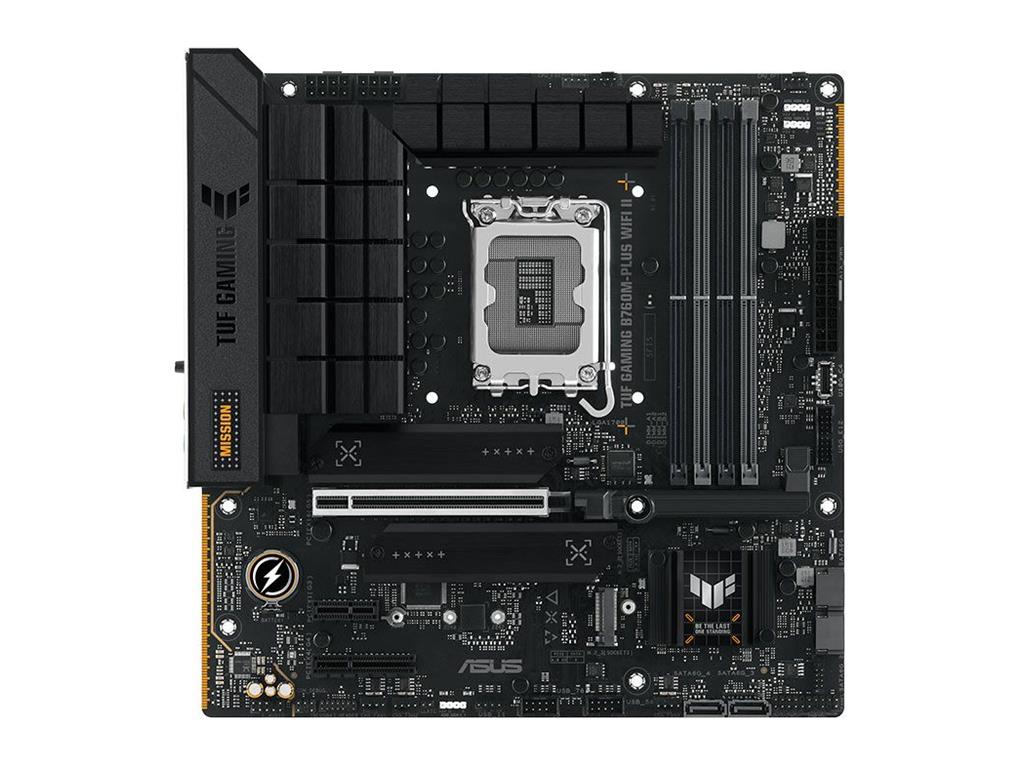

TUF GAMING B760M-PLUS II
Notícias e atualizações
2024/08/12: O novo BIOS com microcódigo Intel (0x129) aprimorando a estabilidade dos processadores Intel Core 13ª e 14ª geração para desktop já está disponível. Visite o site de suporte para obter as últimas atualizações do BIOS.
CPU
Intel ® Socket LGA1700 para processadores Intel ® Core ™ 14ª e 13ª gerações, Intel ® Core ™ 12ª geração, Pentium ® Gold e Celeron ® *
Suporta Intel ® Turbo Boost Technology 2.0 e Intel ® Turbo Boost Max Technology 3.0**
* Consulte www.asus.com para obter a lista de CPUs suportadas.
** O suporte à Intel ® Turbo Boost Max Technology 3.0 depende dos tipos de CPU.
Chipset
Chipset Intel® B760
Memória
4 slots DIMM, máx. 192 GB, DDR5
7800+(OC)/7600(OC)/7400(OC)/7200(OC)/7000(OC)/6800(OC)/6600(OC)/6400(OC)/ 6200(OC)/ 6000(OC)/ 5800(OC)/ 5600/ 5400/ 5200/ 5000/ 4800 Memória não ECC, sem buffer*
Arquitetura de memória de canal duplo
Suporta Intel ® Extreme Memory Profile (XMP)
ASUS Enhanced Memory Profile II (AEMP II)
* Os tipos de memória suportados, taxa de dados (velocidade) e número de módulos DRAM variam dependendo da CPU e da configuração de memória. Para obter mais informações, consulte a lista de suporte de CPU/memória na guia Suporte do site de informações do produto ou visite https://www.asus.com/support/ .
* A memória DDR5 sem ECC e sem buffer oferece suporte à função On-Die ECC.
Gráficos
1 x DisplayPort** 1 x porta
HDMI ™
*** * As especificações gráficas podem variar entre os tipos de CPU. Consulte www.intel.com para obter atualizações.
** Suporta no máximo 4K@60Hz, conforme especificado em DisplayPort 1.4.
***Suporta 4K@60Hz, conforme especificado em HDMI 2.1.
**** O suporte à resolução VGA depende da resolução dos processadores ou das placas gráficas.
Slots de expansão
Processadores Intel ® Core ™ (14ª , 13ª e 12ª gerações )*
1 slot PCIe 5.0 x16 Chipset
Intel ®
B760 1 slot PCIe 4.0 x4
1 slot PCIe 3.0 x1
- Para garantir a compatibilidade do dispositivo instalado, consulte https://www.asus.com/support/ para obter a lista de periféricos suportados.
Armazenar
Suporta 3 slots M.2 e 4 portas SATA de 6 Gb/s* Processadores
Intel ® Core ™ (14ª , 13ª e 12ª gerações )
Slot M.2_1 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4) Chipset
Intel ®
B760** Slot M.2_2 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x4)
Slot M.2_3 (chave M), tipo 2242/2260/2280 (suporta modo PCIe 4.0 x2)
4 portas SATA de 6 Gb/s****
* A tecnologia de armazenamento rápido Intel ® suporta SATA RAID 0/1/5/10.
Ethernet
1 x Realtek 2.5Gb Ethernet
TUF LANGuard
USB
USB traseiro (total de 8 portas)
1 porta USB de 20 Gbps (1 USB Tipo C ® )
1 porta USB de 10 Gbps (1 Tipo A)
2 portas USB de 5 Gbps (2 Tipo A)
4 portas USB 2.0 (4 Tipo A)
USB frontal (total de 8 portas)
1 conector USB de 10 Gbps (suporta USB Tipo C ® )*
1 conector USB de 5 Gbps com suporte para 2 portas USB de 5 Gbps adicionais
3 conectores USB 2.0 com suporte para 5 portas USB 2.0 adicionais
Áudio
CODEC de áudio de alta definição Realtek 7.1 Surround Sound
- Suporta: detecção de conector, multitransmissão, retarefa de conector no painel frontal
- Suporta reprodução de até 24 bits/192 kHz
Recursos de áudio
- Blindagem de áudio
- Porta de saída óptica S/PDIF traseira
- Capacitores de áudio premium
- Camadas de PCB de áudio dedicadas
Portas de E/S do painel traseiro
1 porta USB de 20 Gbps (1 USB Tipo C ® )
1 porta USB de 10 Gbps (1 Tipo A)
2 portas USB de 5 Gbps (2 Tipo A)
4 portas USB 2.0 (4 Tipo A)
1 DisplayPort
1 porta HDMI ™
1 porta Ethernet Realtek de 2,5 Gb
5 conectores de áudio
1 porta de saída S/PDIF óptica
Conectores de E/S internos
Relacionado a ventilador e resfriamento
1 x cabeçalho de ventilador de CPU de 4 pinos
1 x cabeçalho de ventilador OPT de CPU de 4 pinos
1 x cabeçalho de bomba AIO de 4
pinos 3 x cabeçalhos de ventilador de chassi de 4 pinos
Relacionado a energia
1 x conector de alimentação principal de 24 pinos
2 x conectores de alimentação de +12 V de 8 pinos
Relacionado a armazenamento
3 x slots M.2 (chave M)
4 x portas SATA de 6 Gb/s
USB
1 x conector USB de 10 Gbps (suporta USB Tipo C ® )
1 x cabeçalho USB de 5 Gbps suporta 2 portas USB de 5 Gbps adicionais
3 x cabeçalhos USB 2.0 suportam 5 portas USB 2.0 adicionais
Diversos
3 x cabeçalhos Gen 2 endereçáveis
??1 x cabeçalho Clear CMOS
1 x cabeçalho de áudio do painel frontal (F-AUDIO)
1 x cabeçalho do painel do sistema de 20 pinos e 3 pinos com função de intrusão do chassi 1 x cabeçalho
Thunderbolt ™ (USB4 ® )
Características especiais
ASUS TUF PROTECTION
- DIGI+ VRM (- Design de energia digital com DrMOS)
- ESD Guards
- TUF LANGuard
- Proteção contra sobretensão
- SafeSlot Core+
- E/S traseira de aço inoxidável
ASUS Q-Design
- M.2 Q-Latch
- Slot PCIe Q-Release
- Q-DIMM
- Q-LED (CPU [vermelho], DRAM [amarelo], VGA [branco], Dispositivo de inicialização [amarelo verde])
ASUS Thermal Solution
- Dissipadores de calor M.2
- Design de dissipador de calor VRM
ASUS EZ DIY
- Protetor de alavanca de soquete de CPU
- ProCool
- Escudo de E/S pré-montado
- SafeDIMM
Aura Sync
- Cabeçalhos Gen 2 endereçáveis
Recursos do software
ASUS Exclusive Software
Armoury Crate
- AURA Creator
- AURA Sync
- Fan Xpert 2+
- Economia de energia
- Cancelamento de ruído AI bidirecional
AI Suite 3
- DIGI+ VRM
- Limpador de PCTUF GAMING CPU-Z
DTS Processamento de áudio
Norton 360 para jogadores (teste gratuito de 60 dias)
WinRAR (teste gratuito de 40 dias)
UEFI BIOS
ASUS EZ DIY
- ASUS CrashFree BIOS 3
- ASUS EZ Flash 3
- ASUS UEFI BIOS EZ Mode
BIOS
ROM Flash de 128 Mb, BIOS UEFI AMI
Gerenciabilidade
WOL por PME, PXE
Acessórios
Cabos
2 cabos SATA 6Gb/s
Diversos
1 pacote de borracha M.2
1 adesivo TUF GAMING
2 pacotes de parafusos para SSD M.2
Documentação
1 cartão de certificação TUF
1 guia de início rápido
Sistema operacional
Windows® 11, Windows® 10 de 64 bits
Fator de forma
Fator de forma micro-ATX
9,6 pol. x 9,6 pol. (24,4 cm x 24,4 cm)
