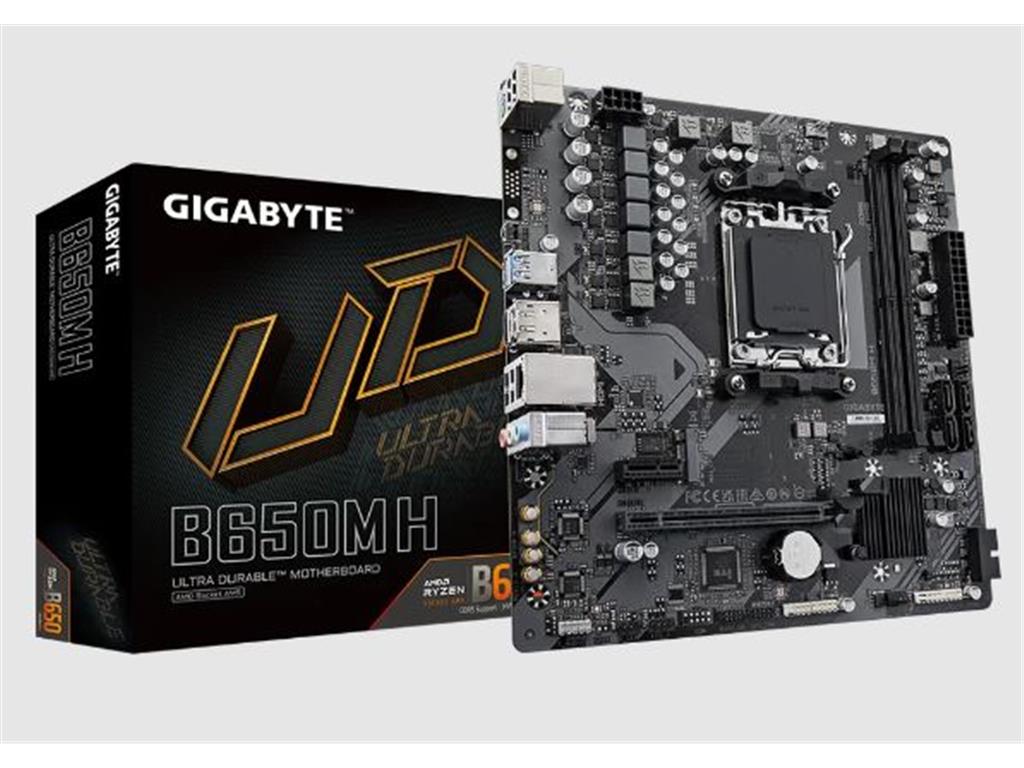

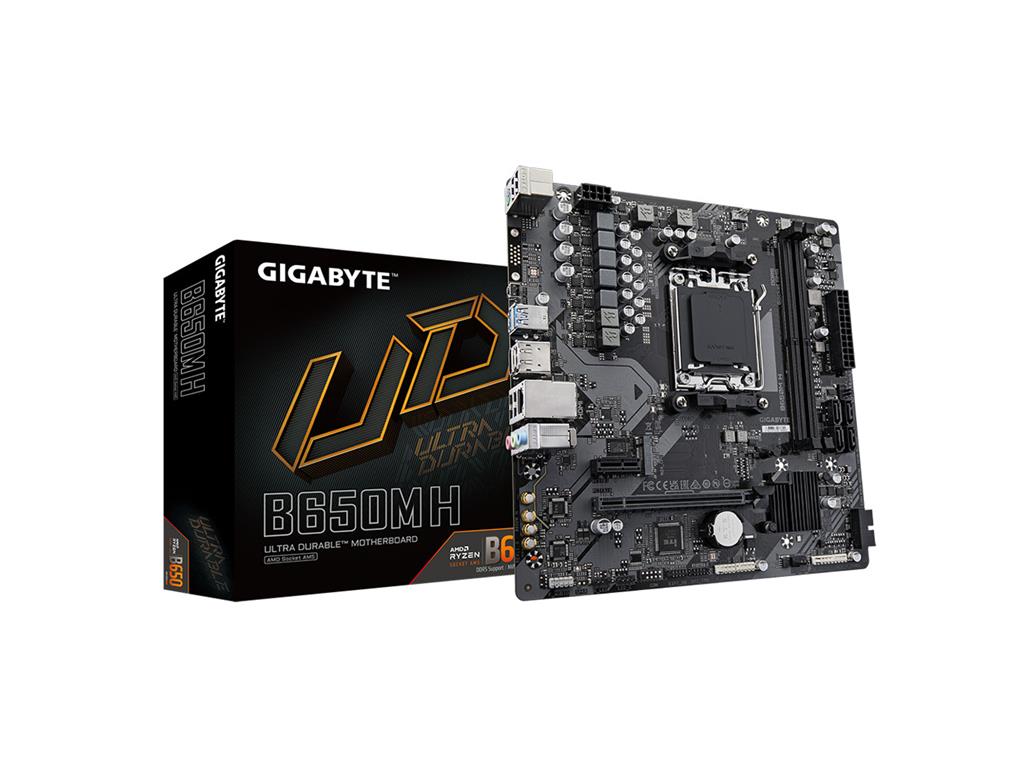

Placa-mãe B650M H (rev. 1.0)
CPU:
• Socket AMD AM5
• Suporte para processadores AMD Ryzen™ série 7000 / 8000 / 9000
• (Consulte o site da GIGABYTE para a lista mais recente de CPUs compatíveis)
________________________________________
Chipset:
• AMD B650
________________________________________
Memória:
• Suporte para DDR5 6400(OC) / 6200(OC) / 6000(OC) / 5600(OC) / 5200 / 4800 / 4400 MT/s
• 2 soquetes DIMM DDR5, até 128 GB (64 GB por módulo)
• Arquitetura de dois canais
• Suporte para módulos DIMM 1Rx8/2Rx8/1Rx16 sem buffer e não-ECC
• Compatível com AMD EXPO™ e Intel XMP
• (A configuração da CPU e memória pode afetar os tipos suportados, velocidade e quantidade de módulos DRAM)
________________________________________
Gráficos Onboard:
• 1 x DisplayPort: até 3840x2160 a 144 Hz (versão 1.4)
• 1 x HDMI: até 4096x2160 a 60 Hz (versão 2.1, HDCP 2.3)
• (*A disponibilidade de gráficos depende do suporte da CPU)
________________________________________
Áudio:
• Codec Realtek®
• Áudio de alta definição, 2/4/5.1/7.1 canais
• (*Configuração via software para áudio 7.1)
________________________________________
Rede:
• 1 x Realtek® GbE LAN (1 Gbps)
________________________________________
Slots de Expansão:
• 1 x PCIe x16 (da CPU):
o Ryzen™ 7000/9000: PCIe 4.0 x16
o Ryzen™ 8000 Phoenix 1: PCIe 4.0 x8
o Ryzen™ 8000 Phoenix 2: PCIe 4.0 x4
o (*Slot compatível com GPU ou SSD NVMe — use este slot para melhor desempenho gráfico)
• 1 x PCIe x1 (do chipset): PCIe 3.0 x1
________________________________________
Armazenamento:
• 1 x M.2 (M2A_CPU) chave M, tipo 2580/2280 (da CPU):
o Ryzen™ 7000/9000: PCIe 4.0 x4/x2
o Ryzen™ 8000 Phoenix 1/2: PCIe 4.0 x4/x2
• 4 x SATA 6 Gb/s
• Suporte a RAID 0, 1 e 10 (NVMe e SATA)
________________________________________
USB:
• Pela CPU:
o 2 x USB 3.2 Gen 1 (painel traseiro)
o 1 x USB 2.0/1.1 (painel traseiro)
• Pelo chipset:
o 2 x USB 3.2 Gen 1 (conectores internos)
o 7 x USB 2.0/1.1 (3 traseiros, 4 internos)
________________________________________
Conectores Internos:
• 1 x conector ATX 24 pinos
• 1 x conector ATX 12V 8 pinos
• 1 x cabeçote de ventoinha de CPU
• 2 x cabeçotes de ventoinha de sistema
• 1 x cabeçote de LED endereçável
• 1 x cabeçote RGB
• 1 x soquete M.2
• 4 x conectores SATA
• 1 x conector do painel frontal
• 1 x conector de áudio frontal
• 1 x conector USB 3.2 Gen 1
• 2 x conectores USB 2.0
• 1 x conector TPM (módulo GC-TPM2.0 SPI)
• 1 x jumper de limpeza CMOS
________________________________________
Painel Traseiro:
• 4 x USB 2.0
• 2 x USB 3.2 Gen 1
• 1 x porta PS/2 (teclado/mouse)
• 1 x botão Q-Flash Plus
• 1 x DisplayPort
• 1 x HDMI
• 1 x RJ-45
• 3 x conectores de áudio
________________________________________
Controlador I/O:
• Chip iTE®
________________________________________
Monitoramento de Hardware:
• Detecção de voltagem e temperatura
• Detecção de velocidade de ventoinha e fluxo de refrigeração líquida
• Alerta de falha da ventoinha
• Controle de velocidade da ventoinha (*compatível com ventoinhas apropriadas)
________________________________________
BIOS:
• 1 x flash de 256 Mbit
• AMI UEFI BIOS
• Suporte a: PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
________________________________________
Recursos Especiais:
• GIGABYTE Control Center (GCC)
• Suporte para Q-Flash e Q-Flash Plus
________________________________________
Pacote de Software:
• Norton® Internet Security (OEM)
• Software de gerenciamento de largura de banda LAN
________________________________________
Sistema Operacional:
• Suporte para Windows 10 e 11 (64 bits)
________________________________________
Fator de Forma:
• Micro ATX (23,0 cm x 22,5 cm)
