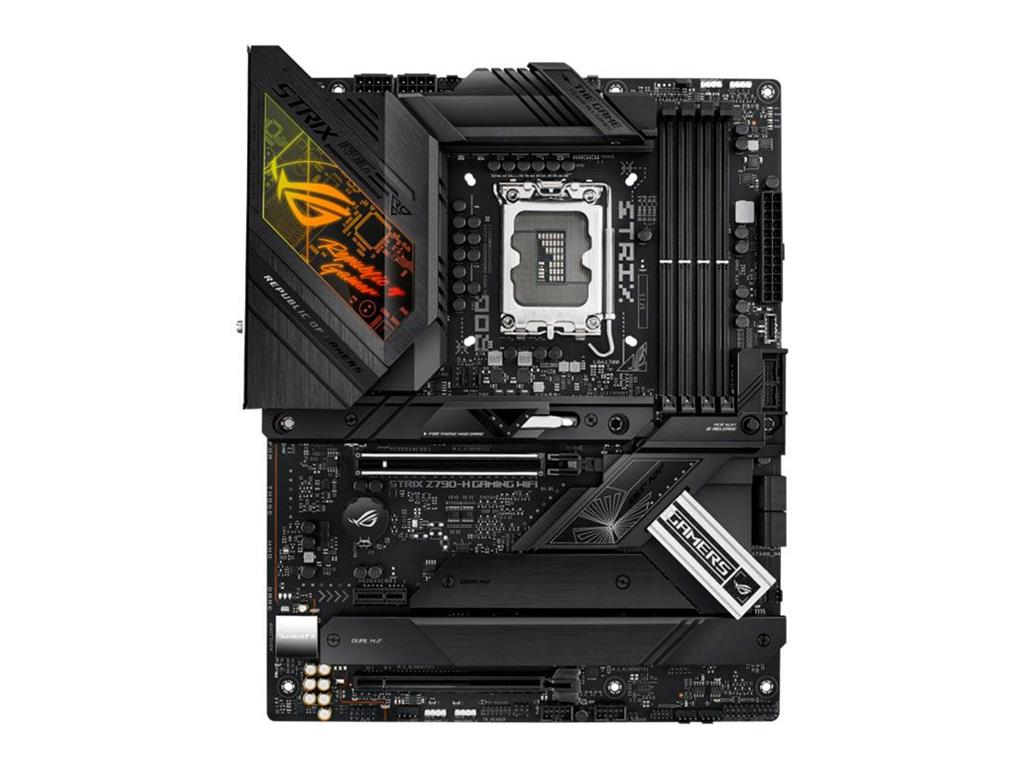

Marca e Modelo
• Marca: Asus
• Modelo: ROG STRIX Z790-H GAMING WIFI
CPU
• Socket: Intel® LGA1700
• Compatibilidade: Intel® Core™ 13ª e 12ª geração, Pentium® Gold e Celeron®
• Tecnologias suportadas: Intel® Turbo Boost 2.0 e Intel® Turbo Boost Max 3.0*
• *O suporte ao Turbo Boost Max 3.0 depende da CPU
Chipset
• Intel® Z790
Memória
• Slots: 4 x DIMM DDR5
• Capacidade máxima: 192 GB
• Frequências suportadas: 7800+(OC), 7600(OC), 7400(OC), 7200(OC), 7000(OC), 6800(OC), 6600(OC), 6400(OC), 6200(OC), 6000(OC), 5800(OC), 5600, 5400, 5200, 5000, 4800
• Suporte: Memória não-ECC, sem buffer, arquitetura de canal duplo
• Recursos: Intel® XMP, OptiMem II
• Observação: Suporte de memória depende da CPU e da configuração
Vídeo
• 1 x DisplayPort 1.4 (até 8K@60Hz)*
• 1 x HDMI 2.1 (até 4K@60Hz)*
• *A resolução depende da CPU ou placa gráfica utilizada
Slots de Expansão
• 1 x PCIe 5.0 x16 (controlado pela CPU)
• 1 x PCIe 4.0 x16 (modo x4 ou x4/x4)
• 1 x PCIe 3.0 x1
Armazenamento
• 4 x Slots M.2 (Key M):
o M.2_1: 2242/2260/2280/22110 (PCIe 4.0 x4)
o M.2_2: 2242/2260/2280 (PCIe 4.0 x4)
o M.2_3: 2242/2260/2280/22110 (PCIe 4.0 x4)
o M.2_4: 2242/2260/2280 (PCIe 4.0 x4/SATA)
• 4 x Portas SATA 6 Gb/s
• Suporte a RAID 0/1/5/10 (PCIe e SATA)
Rede (Ethernet e Sem Fio)
• 1 x Intel® 2.5Gb Ethernet com ASUS LANGuard
• Wi-Fi 6E (2x2, bandas 2.4/5/6 GHz)*
• Bluetooth® v5.3*
• *As versões podem variar conforme o módulo
Portas USB (Traseiras)
• Total: 10 portas
• 1 x USB 3.2 Gen 2x2 (Type-C)
• 3 x USB 3.2 Gen 2 (2 x Type-A + 1 x Type-C)
• 4 x USB 3.2 Gen 1 (Type-A)
• 2 x USB 2.0 (Type-A)
Portas USB (Frontais via headers)
• 1 x USB 3.2 Gen 2x2 (Type-C)
• 1 x Header USB 3.2 Gen 1 (suporta 2 portas adicionais)
• 2 x Headers USB 2.0 (suportam até 4 portas adicionais)
Áudio
• Codec: ROG SupremeFX S1220A, 7.1 canais HD
• SNR: 120 dB (saída), 113 dB (entrada)
• Recursos:
o Detecção de impedância
o Jack detection, multi-streaming, re-tarefa de jack
o Blindagem SupremeFX
o Amplificador Savitech SV3H712
o Porta S/PDIF óptica
o Capacitores premium
o Reprodução até 32-bit/192kHz*
o *Limitado a 2 canais devido à largura de banda HDA
Painel Traseiro
• 1 x USB 3.2 Gen 2x2 (Type-C)
• 3 x USB 3.2 Gen 2 (2 x Type-A + 1 x Type-C)
• 4 x USB 3.2 Gen 1 (Type-A)
• 2 x USB 2.0 (Type-A)
• 1 x DisplayPort
• 1 x HDMI
• 1 x Ethernet 2.5Gb
• 1 x Módulo Wi-Fi
• 5 x Conectores de áudio banhados a ouro
• 1 x Porta óptica S/PDIF
• 1 x Botão BIOS FlashBack™
• 1 x Botão Clear CMOS
Conectores Internos
• Ventoinhas:
o 1 x CPU FAN
o 1 x CPU OPT FAN
o 1 x AIO PUMP
o 5 x CHASSIS FAN
• Energia:
o 1 x 24 pinos ATX
o 2 x 8 pinos 12V (EPS)
• Armazenamento:
o 4 x M.2
o 4 x SATA 6 Gb/s
• USB:
o 1 x USB 3.2 Gen 2x2 (Type-C)
o 1 x USB 3.2 Gen 1 header (2 portas)
o 2 x USB 2.0 headers (4 portas)
• Diversos:
o 3 x Headers ARGB Gen 2
o 1 x Header RGB Aura
o 1 x Jumper de sobretensão CPU
o 1 x Header de áudio frontal (AAFP)
o 1 x Conector do painel frontal com detecção de intrusão
o 1 x Header de sensor térmico
o 1 x Header Thunderbolt™
Recursos Especiais
• Extreme Engine Digi+ com capacitores metálicos 5K
• Q-Design (Q-DIMM, Q-LED, Q-Slot, Q-Release, Q-Latch)
• Soluções térmicas: dissipadores M.2, dissipador VRM, backplate M.2
• ASUS EZ DIY:
o Botões BIOS FlashBack™ e Clear CMOS
o ProCool II
o I/O shield pré-instalado
o SafeSlot e SafeDIMM
• Aura Sync RGB: headers RGB e ARGB Gen 2
Software
• ROG: GameFirst VI, CPU-Z, Sonic Studio III, Sonic Radar III, DTS Sound Unbound
• ASUS: Armory Crate, Aura Creator, Fan Xpert 4, AI Suite 3, MyASUS
• Terceiros: AIDA64 (60 dias), Norton 360, WinRAR
• BIOS:
o UEFI AMI BIOS (256 Mb)
o Recursos: EZ Flash 3, CrashFree BIOS 3, FlexKey, AI Overclocking, MemTest86
Formato e Dimensões
• Formato: ATX
• Dimensões: 30,5 x 24,4 cm
